清遠建樂玩具有限公司,委托我司進行企業污染治理項,建樂玩具廠生產過程中存在有機廢氣揮發,廢氣組分為:二甲苯、乙二醇丁醚、二乙二醇丁醚、異丁醇(不含自聚性物質;粘稠性物質;沸點高于200℃的高沸點物質);該項目共包含總共兩條生產線的廢氣需要進行處理,一條靜電噴涂,一條自動噴涂,待處理VOCs廢氣總風量為38,000m3/h(其中應業主要求預留6000 m3/h處理量、除濕后風量提升約2000m3/h),以業主提供用漆量核算:廢氣濃度為300mg/m3。運行工況:溫度35℃,濕度≤90%;非連續生產每天工作11h,月工作日26天,年工作日312天。由以上工況及廢氣成分,經過多方面考量,最終確認選用治理工藝為沸石轉輪濃縮系統+催化氧化燃燒系統治理,達到無害化處理,滿足排放要求。玩具廠噴漆有機廢氣處理設備工程設計方案
本方案將生產過程中的廢氣,經過預處理進入轉輪進行濃縮后催化燃燒從而達到達標排放的目的。設計系統包含一套沸石轉輪濃縮系統和一套CO催化氧化燃燒爐。沸石轉輪濃縮裝置處理能力為38, 000 m3/h,濃縮能力為18倍,去除效率≥90%(濃度為300mg/m3時);CO催化氧化燃燒爐反應器處理氣量為1900 Nm3/h,去除效率≥98%。

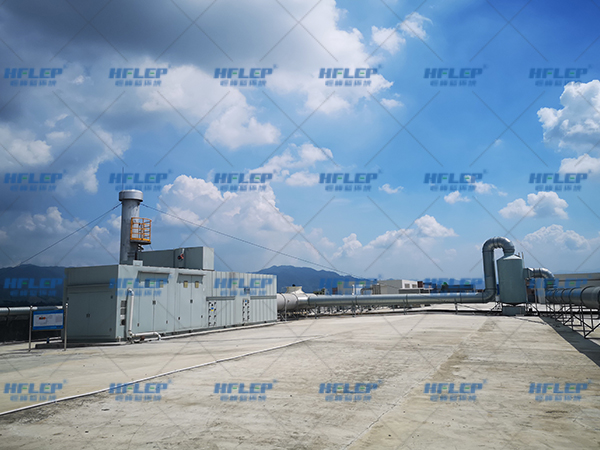

序號 | 項目 | 參數 |
1 | 待處理廢氣風量 | 36,000 m3/h |
2 | VOCs濃度 | 300 mg/m3 |
3 | VOCs主要成分 | 二甲苯、乙二醇丁醚、二乙二醇丁醚、異丁醇(不含自聚性物質、粘稠性物質、沸點高于200℃的高沸點物質)。 |
4 | 待處理廢氣溫度 | 35℃ |
5 | 待處理廢氣濕度 | ≤90% |
6 | 設備位置 | 室外(屋頂)非防爆區 |
7 | VOCs排放濃度要求 | 甲苯、二甲苯合計≤18mg/m³
苯系物≤60 mg/m³
總VOCs≤90mg/m³ |
玩具廠噴漆有機廢氣處理基礎參數
注:當有自聚性物質;粘稠性物質;沸點高于200℃的高沸點物質,進入沸石轉輪時,會影響沸石轉輪使用壽命,屆時我方將無法對沸石轉輪壽命做出保證。
玩具廠噴漆有機廢氣處理設備工程注意事項
1、本著“安全、高效、節能、經濟(適用)”的原則,進行工藝設計;
2、采用成熟可靠的廢氣處理工藝,在保證排放達標的前提下盡可能減少投資及運行成本;
3、非標設備應符合國家或作業相關行業標準,并保證性能穩定、外表美觀;
4、管道設備采用必要的防腐措施,延長使用壽命;
5、保證凈化氣達到設計要求,并且滿足國家或當?shù)匚廴疚锱欧艠?biāo)準。
玩具廠噴漆有機廢氣處理設備工程設計依據
本設計嚴格依據廣東省地方標準DB44/816-2010《表面涂裝(汽車制造業)揮發性有機化合物排放標準》、DB44/27-2001《大氣污染物排放限值》第二時段二級標準,如下表:
表 24排放要求
序號 | VOCs項目 | 最高允許排放濃度(mg/m³) |
1 | 甲苯和二甲苯合計 | 18 |
2 | 苯系物 | 60 |
3 | 總VOCs | 90 |
玩具廠噴漆有機廢氣處理設備工程設備技術要求
1、工藝路線:采用轉輪吸附濃縮+CO氧化的工藝路線進行處理。
表 31工藝方案設計參數表
序號 | 項目 | 內容 |
1 | 處理工藝 | 沸石轉輪吸附濃縮+CO燃燒 |
2 | 占地面積 | 16×2.5=40m2 |
3 | 裝機總功率 | <180kW |
4 | 沸石吸附效率 | >90% |
5 | 沸石濃縮倍數 | 18倍 |
6 | CO爐去除率 | ≥98% |
7 | 處理能力 | 單套轉輪處理能力:38,000 m3/h;
CO爐處理能力:1,900 Nm3/h; |
玩具廠噴漆有機廢氣處理設備工程工藝簡介
沸石轉輪濃縮催化燃燒裝置:車間排放廢氣通過主工藝風機的抽吸作用,經過升溫除濕后通過前處理去除大部分顆粒物送入轉輪,吸附達標后排放至煙囪;脫附氣經CO風機進入CO爐,脫附濃縮后的廢氣在CO反應裝置中被加熱至300℃以上,催化氧化成為CO2和H2O,通過煙囪排放至大氣。取CO爐出口高溫氣體提供轉輪脫附所需熱量及除濕系統所需熱量。
玩具廠噴漆有機廢氣處理設備工程主要工藝設備要求
1.預處理過濾器
A.除濕工段設計
廢氣濕度約為90%,在此設置以混入熱風方式為氣體除濕,沸石轉輪處理能力預留除濕后的風量。將90%濕度、35℃的廢氣升溫至38℃即可將濕度由90%降低至80%以下,符合沸石轉輪使用要求。為此需要引經脫附換熱器回收部分熱量后的CO爐出口高溫氣體進行混風降低廢氣濕度,同時最大限度降低能源消耗,經過除濕后的廢氣總量提升至約38000m3/h。
B.預處理器設計
由于廢氣中含有固體顆粒物,而沸石分子篩對廢氣中顆粒物的含量及粒徑有嚴格要求,因此在轉輪之前設置前處理過濾器。
前處理過濾器包括G4、F5、F8,去除掉1μm以上的顆粒物,去除效率>99%。
轉輪前處理設置3級過濾,包括初效過濾器G4和中效過濾器F5,F(xiàn)8。過濾器設置差壓計,超壓時報警更換濾材。用于去除對轉輪有害的粉塵和顆粒物。
表 32初效G4過濾器參數
名稱 | 過濾效率 | 處理風量(m³/h) | 尺寸
(mm) | 用量
(張) | 初阻力
(Pa) | 終阻力
(Pa) |
G4過濾器 | 95% | 3000 | 595×595×46 | 12 | 40 | 250 |
表 33 F5/F8過濾器參數
名稱 | 過濾效率 | 處理風量(m³/h) | 尺寸
(mm) | 用量
(張) | 初阻力
(Pa) |
F5過濾器 | 90% | 3000 | 595×595×600 | 12 | 105 |
F8過濾器 | 90% | 3000 | 595×595×600 | 12 | 105 |
沸石吸附轉輪組合(Cassette)為一中心軸承與轉體,轉體由沸石吸附介質與陶瓷纖維制成。轉輪上包含用以分開處理廢氣及處理后釋出干凈氣體的密封墊,其材質為需能承受VOCS 腐蝕性及高操作溫度的柔材料制成(一般為氟橡膠)。密封墊將蜂巢狀沸石吸附轉輪組合隔離成基本吸附區 (Adsorption zone) 及再生脫附區(Desorption zone)。通常吸附區較大,而脫附區則為兩個較小且面積相等處理側。有時為特殊需求亦可分成更多串聯區;而吸附轉輪由一組電動驅動設備用以旋轉轉輪,轉輪處理時為可變速、且可控制每小時旋轉 2 至 5 轉之能力。工廠所排放出VOCS廢氣進入系統后,第一階段系經過疏水性沸石轉輪,VOCS 污染物質首先于轉輪上進行吸附;第二階段脫附程序是把部分沸石轉輪排放氣與CO反應器燃燒室熱氣進行換熱后加熱為熱氣(約 150 至180 ℃),使其通入轉輪內利用高溫將有機物脫附下來,廢氣送入CO爐去除。
沸石轉輪要求如下表:
表 34沸石轉輪參數
沸石轉輪 | 外殼材質:碳鋼 | 1套 | 恒峰藍環保 |
處理風量:38,000m³/h |
沸石品牌:東洋紡 |
處理效率:90% |
濃縮比:1:18 |
電機功率:0.75kw |
脫附溫度:約180℃ |
脫附加熱方式:換熱 |
轉輪轉速:2-5rph |
其它:配壓差計、限位開關等 |
脫附換熱器 | 流量:1900Nm³/h | 1臺 | 恒峰藍環保 |
材質:碳鋼 |
根據沸石濃縮轉輪的配置參數設計合理的CO催化氧化燃燒裝置規格。
CO爐參數
參數 | 數值 | 單位 |
設計風量 | 1900 | Nm³/h |
排氣溫度 | 220-250 | ℃ |
催化劑 | 貴研 | |
工作溫度 | 300-550 | ℃ |
凈化效率 | 98% | % |
電加熱器 | 120 | kw |
1、催化劑
系統選用高性能催化劑,采用陶瓷基載體的Pt、Pd貴金屬型催化劑,貴金屬活性位分散度高,催化活性高,使用壽命長,壓力損失小,降低了能耗。
催化劑要求為:
(1) 催化去除效率高(>98%),顯著降低反應活化能,使催化劑在中低溫度下(~300℃)運行;耐溫性好,耐熱沖擊性能強,最大工作溫度約650℃;
(2) 催化劑使用高溫穩定化處理的陶瓷載體,確保催化劑不被燒結,保持催化劑高活性的比表面積、高機械強度、高熱穩定性。
2、風機
選用德惠或同等品牌風機
主風機采用變頻器控制,系統在運行過程中,可隨著風量的變化,根據風機前管道壓力變化自動調整風機頻率,調整風機風量,節能降耗,并確保用戶范圍生產線的穩定。
技術培訓
為了正確地操作、維護和管理電控設備,我公司對業主的相關人員進行必要的技術培訓。
1.受培訓人員包括:業主的技術人員、維修人員、操作人員等。
2.培訓內容:
(1) 設備的結構、工作原理。
(2) 工藝流程、操作流程、維修流程。
(3) 正確操作、維護設備的方法和要求。
(4) 識別和處理設備一般故障的方法。
(5) 系統安全操作和故障維護的原理和方法。
3.培訓方式:
(1)安裝過程培訓,詳細了解設備的功用和結構,方便將來的維護。
(2)調試過程培訓,詳細了解設備的參數和調試方法。
(3)試運行過程培訓,正確操作設備、應急處理方案、熟悉系統各部分的功能、維保方法等。
售后服務保障及承諾
我公司始終本著認真,求實,創新的工作作風服務于每一個客戶,公司有獨立售后服務部門及配套專業技術人員,對于本工程我公司作出如下服務承諾:
1、終驗收合格后開始進入質量保證期,質量保證期為十二個月,并實行十二個月質量保證期免費保修義務;
2、排除故障的時間:質保期內,設備如有質量問題,在接到業主通知(電話或傳真)之日起按如下要求為業主提供服務:
(1)如設備部件屬國內生產廠家制造的,我方在接到通知后與業主的技術人員聯系并告之其處理方法。
(2)如設備部件屬國外生產廠家制造的,易損件我方會儲備一定的數量,除易損件外的零件,我方在3-4天內采購回并免費為業主維修和更換部件。
3、服務響應時間:接到有關服務要求的訊息后4小時內有回答,如有需要24小時到現場。
4、保修期后每年對用戶進行一次回訪,收集用戶意見和建議,及時解決工程有關事宜;
5、我方在設備整個使用壽命周期內提供優質的服務;
6、保修期后,優惠供應我方制造的備品備件;
7、為保證整個涂裝車間設備正常運行,我方將長期為業主提供本標段相關的技術咨詢。
8、我們的質量目標是爭取優良??⒐ず螅O(shè)備安全可靠無故障,設備完好率大于98%。
