東莞市百代彩印包裝有限公司，位于東莞市萬江區上甲社區。該企業有四色印刷機一臺，在生產過程中印刷工序上的油墨揮發會產生大量的有害污染廢氣，其污染主要成分為醇類和總VOCs等，采用的是UV光解+活性炭吸附設備，此類廢氣如不經治理而直接排放，將會對周邊大氣環境產生一定的影響，進而影響周圍的生態環境，損害員工及居民的身體健康?，F(xiàn)客戶高度重視其廢氣的治理工作，特委托我司對該危險VOCs進行凈化治理，治理后的廢氣各項指標達到且優于國家和地方標準達標排放。

設計依據

1、廣東省地方標準《大氣污染物排放限值》（DB44/27-2001）；
2、《大氣污染物綜合排放標準》(GB16297-1996)；
3、《中華人民共和國環境保護法》（1989年12月）；
4、《環境空氣質量標準》 （GB3905-1996）；
5、甲方提供的有關設計資料；
6、《惡臭污染物排放標準》(GB14554-1993)；
7、《工作場所有害因素職業接觸限值-化學有害因素》(GBZ 2.1-2007)；
8、《工業企業設計衛生標準》(GBZ 1-2010)；
9、《建設項目環境保護管理?xiàng)l例》中華人民共和國國務院令第253號 1998；
10、廣東省《 印刷行業揮發性有機化合物排放標準 》（DB44815-2010）;




設計原則

1.根據國家有關環境保護的各項規定，確保各項排放指標達到國家及地方有關污染物排放標準；
2.采用技術先進可靠、占地省、治理效果穩定的工藝，使建成的廢氣處理系統具有顯著的環境效益、經濟效益和社會效益；
3.工藝設計與設備選型能夠在運行過程中具有較大的調節余地；
4.操作管理方便，節省動力消耗和運行費用；
5.充分利用現有排風系統，使廢氣處理站總造價降至最低，平面布局合理，減少占地面積。
四 設計范圍
本方案設計范圍從廢氣總排污口起到廢氣治理達標排放口止，其中包括：本區域內的工藝設備、電器設備、儀表自動化控制施工設計。

設計資料和排放標準
根據客戶提供資料和現場查看情況，本項目處理的廢氣主要為四色油墨印刷機在印刷過程中產生的有機廢氣，根據現場情況；其主要技術參數為：
1、有機廢氣處理風量：1臺四色印刷機，風量約為11000m3/h；
排放標準：《大氣污染物排放限值》（DB44/27-2001）第二時段二級標準；



有機廢氣處理工藝選擇

目前針對有機廢氣染物種類繁多，采用的治理方法也有多種，常見的主要有：吸收法、吸附法、蜂窩活性炭法、燃燒法、冷凝法及UV光解法等。這些方法在應用中各有特點和利弊，需要根據污染程度、使用環境與條件來權衡。對于環保檢查機構和污染治理方所共同關心的是：初期投資費、運行費用、二次污染、處理效果、維護等方面的問題。簡而言之這些方法均能滿足一定條件下氣態污染物的處理。
根據貴公司提供的數據資料分析，車間產生的有機廢氣，溫度為常溫（非常溫），產生過程中廢氣濃度不恒定。
1、直接燃燒法
在高溫下有機廢氣與燃料氣充分混和，實現完全燃燒。適用于處理高濃度、小氣量的可燃性氣體，凈化效率高，有機廢氣被徹底氧化分解，缺點：設備易腐蝕，處理成本高，高溫燃燒存在回火等消防隱。
2、催化燃燒法
在催化劑的作用下，使有機廢氣中的碳?xì)浠衔镌跍囟容^低的條件下迅速氧化成水和二氧化碳，達到治理的目的。與直接燃燒法相比，能在低溫下氧化分解，燃料費可省1/2，裝置占地面積小；NOX生成少。缺點：一次性投入成本高。
3、吸收法
利用部分有機廢氣易溶于水(堿水)的特性，廢氣直接與水接觸，從而溶解于水，達到去除廢氣的效果。適用于水溶性、有組織排放源的有機氣體，工藝簡單，管理方便，設備運轉費用低，缺點：產生二次污染，需對洗滌液進行處理；凈化效率較低。
4、吸附法
 利用吸附劑（活性炭等）吸附有機廢氣，適用于處理低濃度有機廢氣。凈化效率高，成本低。缺點：飽和臨界點難確定,再生較困難，需要不斷更換，企業危廢處置成本高。
5、生物法
利用微生物的生命過程把廢氣中的氣態污染物分解轉化成少或甚至無害物質。自然界中存在各種各樣的微生物，幾乎所有無機的和有機的污染物都能轉 化。生物處理不需要再生和其他高級處理過程，與其他凈化法相比，具有設備簡單、能耗低、安全可靠、無二次污染等優點，但不能回收利用污染物質，微生物生存穩定性管理嚴密。
6、低溫等離子體技術
 介質阻擋放電過程中，等離子體內部產生富含極高化學活性的粒子，如電子、離子、自由基和激發態分子等。廢氣中的污染物質與這些具有較高能量的活性基團發生反應，最終轉化為CO2和H2O等物質，從而達到凈化廢氣的目的。適用范圍廣，凈化效率高，尤其適用于其它方法難以處理的多組分惡臭氣體，如化工、醫藥等行業。電子能量高，幾乎可以和所有的惡臭氣體分子作用；運行費用低；反應快，設備啟動、停止十分迅速，隨用隨開。缺點：一次性投資較高,有安全隱患，前置需安裝阻火器。
7、冷凝回收法：
把有機廢氣直接導入冷凝器經吸附、吸收、解板、分離，可回收有價值的有機物，該法適用于有機廢氣濃度高、溫度低、風量小的工況，需要附屬冷凍設備。缺點：投資成本高，運行費用高。
8、沸石分子篩轉輪法：
沸石分子篩轉輪吸附濃縮+催化燃燒廢氣處理系統是利用吸附－脫附－濃縮三項連續變溫的吸、脫附程序，使低濃度、大風量有機廢氣濃縮為高濃度、小流量的濃縮氣體。其裝置特性適合處理大流量、低濃度、含多種有機成分的廢氣。
沸石分子篩轉輪吸附的密封系統分為處理區域和再生區域，吸附轉輪緩慢旋轉，以保證整個吸附為一個連續的過程。含揮發性有機化合物(VOCs)的廢氣通過轉 輪的處理區域時，其中的廢氣成分被轉輪中的吸附劑所吸附，轉輪逐漸趨向飽和，處理廢氣被凈化而排空。同時，在再生區域，高溫空氣穿過吸附飽和的轉輪，使轉 輪中已吸附的廢氣被脫附并由高溫空氣帶走，從而恢復了轉輪的吸附能力，達到連續去除VOCs效果的同時，還提高了廢氣濃度，便于進行催化氧化處理。高溫脫 附熱風（~220℃）來自于催化燃燒室內產生的高溫?zé)煔?。脫附產生的濃縮廢氣在進入催化床之前，與高溫?zé)煔馐紫仍趽Q熱器單元進行換熱，預熱脫附廢氣并進入 催化床。脫附氣體在催化床內升至300℃，進行催化氧化反應，有機成分被氧化成無毒無害的CO2和H2O，并放出熱量。形成的煙氣（＜650℃）在排出時與進氣進行換熱后，直接排入煙囪或者分流用作脫附熱風。吸附轉輪緩慢旋轉的連續工作，能很好地適應連續操作和間斷操作工況。缺點：一次性投資較高，占地面積較大。
9、光催化氧化技術
UV光解原理利用特制的高能高臭氧UV紫外線光束照射惡臭氣體，裂解惡臭氣體如：氨、三甲胺、硫化氫、甲硫氫、甲硫醇、甲硫醚、二甲二硫、二硫化碳和苯乙烯，硫化物H2S、VOC類，苯、甲苯、二甲苯、松香等的分子鍵，使呈游離狀態的污染物分子與臭氧氧化結合成小分子無害或低害的化合物，如CO2、H2O等。
利用高能高臭氧UV紫外線光束分解空氣中的氧分子產生游離氧，即活性氧，因游離氧所攜正負電子不平衡所以需與氧分子結合，進而產生臭氧。
UV+O2→O-+O*(活性氧)O+O2→O3(臭氧),眾所周知臭氧對有機物具有極強的氧化作用，對惡臭氣體及其它刺激性異味有極強的清除效果。
注：根據設計綜合情況建議所選工藝為：UV光解+活性炭吸附處理方法

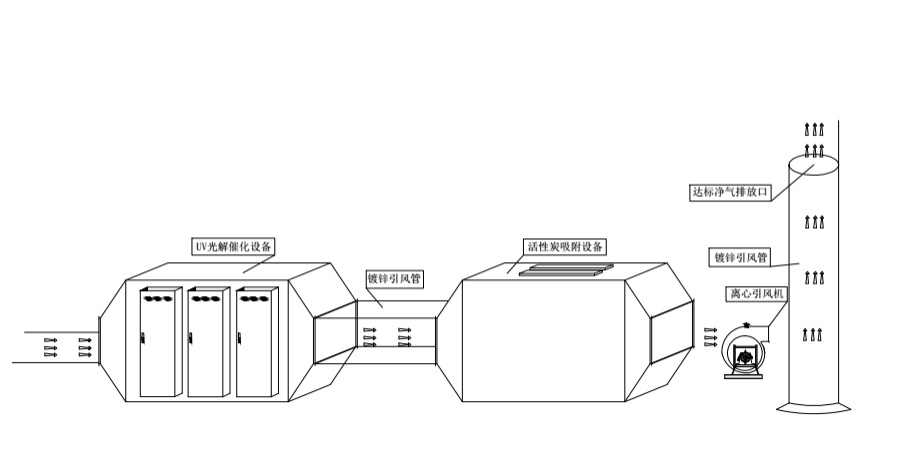

工藝流程圖:
廢氣收集罩→UV光解廢氣處理設備→活性炭吸附設備→風機→高空排放



1、產品技術特點
本工藝是目前最實用的有機物治理工藝，治理效果好、運行穩定、費用較低,可達標排放。



主處理設備名稱
1、  UV光解廢氣處理設備
2、  活性炭吸附設備

 項目設備表
